Wiadomości ogólne:

Przepustnica do wbudowania w przewód wentylacyjny o przekroju kołowym. Ocieplana specjalnym materiałem o właściwościach termoizolacyjnych i dźwiękochłonnych.

Dostępne średnice: DN100, DN125, DN160, DN200, DN250, DN300

Zasilanie: 230V/50Hz

Maksymalna temperatura pracy: 85^oC

Stosowane z reguły w pomieszczeniach, gdzie okresowo wymagany jest dodatkowy strumień świeżego powietrza lub w pomieszczeniach gdzie przez większość czasu nie jest wymagana wentylacja.

Przykłady zastosowań:

W normalnych warunkach do pokoju dziennego świeże powietrze wtłaczane jest jednym przewodem wentylacyjnym. Na drugim przewodzie znajduje się przepustnica - normalnie zamknięta. W momencie gdy zaistnieje potrzeba wprowadzenia do pokoju większej ilości świeżego powietrza (np. gdy przychodzą goście) przepustnica zostaje otwarta.

Pomieszczenie biurowe jest używane w odpowiednich godzinach. W momencie gdy przestaje być używane za pomocą przepustnicy można zaprzestać wentylowania pomieszczenia (inne pomieszczenia są nadal wentylowane).

Zastosowanie przepustnicy pozwala odpowiednio dostosować intensywność wentylacji w poszczególnych pomieszczeniach lub zespołach pomieszczeń.

Przepustnice można również montować na przewodach wywiewnych (wedle potrzeby).

Zasadniczo przepustnica pracuje w pozycjach zamknięta/otwarta, jednakże przy odrobinie wprawy można przepustnice ustawiać w pozycjach pośrednich (należy w odpowiednim momencie przerwać dopływ prądu), można tego dokonać również przy pomocy odpowiedniego włącznika.

Innym zastosowaniem może być zamontowanie jej na przewodzie doprowadzającym powietrze do spalania do kominka. W momencie gdy nie palimy w kominku przepustnica jest zamknięta, a gdy palimy przepustnica jest otwarta.

Świetnie spisuje się również do zabezpieczenia instalacji z kominkiem z płaszczem wodnym przed zagotowaniem. Gdy temperatura w instalacji wzrośnie powyżej zadanego niebezpiecznego poziomu, przepustnica zostaje zamknięta - odcina dopływ powietrza do spalania i w kominku powoli wygasa. Gdy temperatura spadnie poniżej temperatury niebezpiecznej, przepustnica zostaje otwarta - w kominku się rozpala.

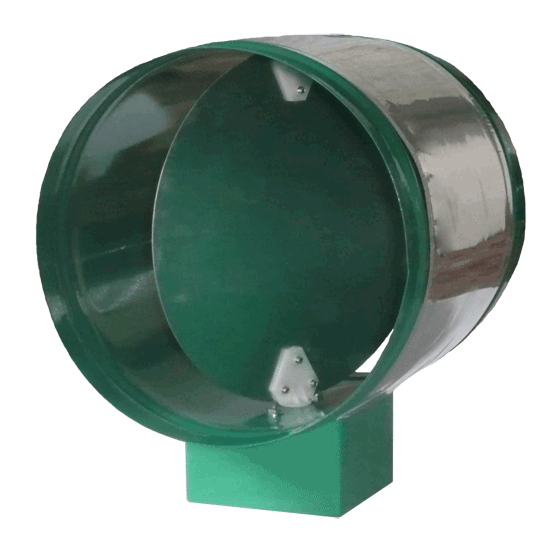

Widok ogólny i podłączenie:

Od siłownika odchodzi 5 przewodów:

1. Wspólny (N tzw. 'zero')
2. Zamykanie przepustnicy (L tzw. 'faza')
3. Otwieranie przepustnicy (L tzw. 'faza')
4. Sygnał (na tym przewodzie występuje faza gdy przepustnica jest zamknięta)
5. Uziemienie

Podanie napięcia na przewód 1 i 2 powoduje zamknięcie przepustnicy. Podanie napięcia na przewód 1 i 3 powoduje otwarcie przepustnicy.

Można podłączyć np do przełącznika dwupozycyjnego, który raz daje taki obieg a raz inny. Można również podłączyć do odpowiedniego termostatu, tak aby przepustnica działała w zależności od temperatury wewnętrznej lub dowolnej mierzonej na czujniku zewnętrznym (np. w kanale wentylacyjnym, w komorze grzewczej kominka itp), dzięki temu np. można realizować ogrzewanie strefowe w instalacjach nadmuchowych.

Przepustnica posiada wyłączniki krańcowe, czyli jeżeli jest 100% otwarta lub zamknięta to nie pobiera prądu. W każdej pozycji może pozostawać dowolną ilość czasu.

Jeżeli w odpowiednim momencie odetnie się dopływ prądu przepustnica pozostaje w pozycji pośredniej, można to zrealizować stosując przełącznik trójpozycyjny.

Przepustnica nie jest 100% szczelna! Po obwodzie jest szczelina ok 1-2mm. Jeżeli niezbędna jest większa szczelność można ją uszczelnić we własnym zakresie. Np. taśmą izolacyjną do uszczelniania okien.

Przykładowe podłączenie przepustnicy IB-Fxxx i Regulatora GWC IB-TRON 1000GWC:

UWAGA! W taki sposób można podłączyć maksymalnie 2 przepustnice, większą ilość przepustnic (działające naprzemiennie, sterowane z jednego miejsca) trzeba podłączać przez przekaźniki zwierne. O szczegóły podłączenia zaawansowanych układów proszę pytać w naszej firmie.

Sugerowane podłączenie przepustnic:
