Wiadomości ogólne:

Seria czujników TSC czujników temperatury charakteryzuje się dużą czułością, wysoką stabilnością, odpornością na korozje i długą żywotnością.

Często używane w zasobnikach ciepłej wody użytkowej lub jako przypowierzchniowa czujka ogrzewania podłogowego, może być używana również jako czujka zewnętrzna lub przylgowa czujka temperatury zasilania/powrotu.

Uwagi Ogólne:

• Czujniki temperatury są kompatybilne ze sterownikami typu IB-Tron, jednak należy zwrócić uwagę jakiej charakterystyki powinien być czujnik. Informacja o tym znajduje się w każdej instrukcji obsługi sterownika.
• Czujnik temperatury jest zakończony osłoną. Element pomiarowy jest zalany szczelną substancją klejącą, dzięki czemu może również dokonywać pomiaru bezpośrednio w płynach (np. w akwariach). Dostanie się wilgoci do elementu pomiarowego może spowodować błędny pomiar temperatury.  Dlatego do warunków wodnych należy dobierać czujniki z takim przeznaczeniem.
• Czujnik można przedłużać do dowolnej długości, jednak należy Pamiętać że przedłużenie powyżej 10m może powodować z każdym metrem odchyłkę pomiarową i fałszowanie wyników, dlatego dla odległości powyżej 10m należy stosować urządzenia umożliwiające kalibrację czujników. Przedłużać należy przewodami:
  • do 50m - 2x 0,75 mm2
  • powyżej 50m - 2x 1,50 mm2

Oznaczenie Modeli:

Druga cyfra w oznaczeniu kodowym czujnika oznacza typ elementu pomiarowego. Obecnie dostępne są następujące typy:

• 2: NTC 10kΏ
• 3: PT 1000

Trzecia cyfra w oznaczeniu kodowym czujnika oznacza model główny czujnika np:

• 0: sonda
• 1: czujnik zanurzeniowy

Czwarta cyfra precyzuje model (np. długość  pręta zanurzeniowego, typ zastosowanego przewodu itp).

Zasada Działania:

Wraz ze zmianą temperatury element pomiarowy (termistor) zmienia swoją oporność.

NTC 10kΩ:

Charakterystyka oporności czujników serii TSC-8212 z elementem pomiarowym NTC 10kΏ:

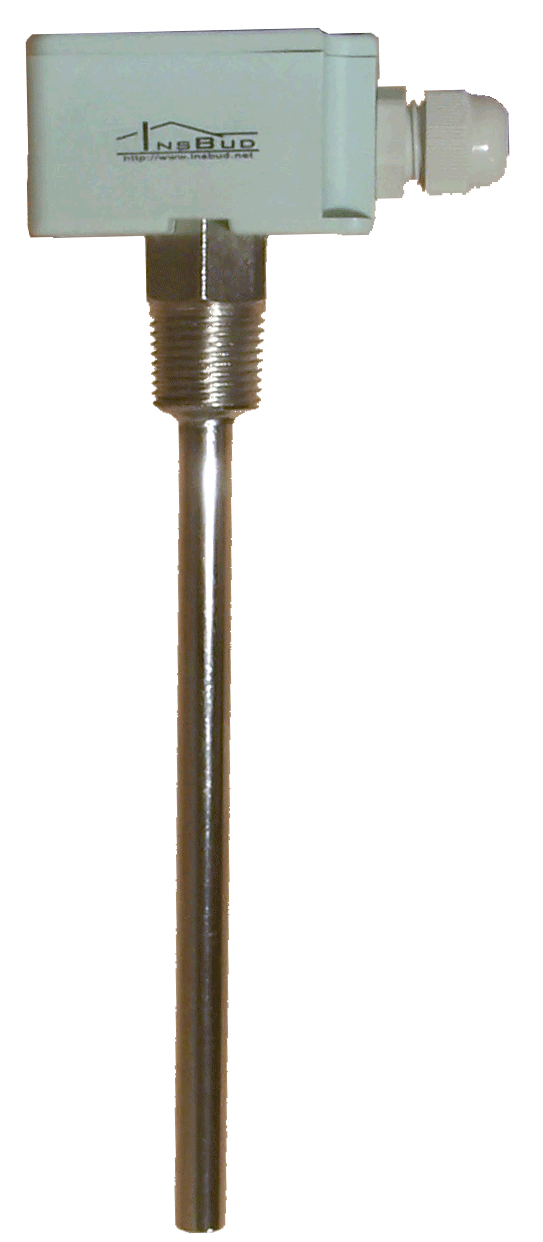

TSC-8212:

• Element pomiarowy: NTC 10kΏ
• Wytrzymałość puszki: 70 ºC
• Materiał puszki: niepalny PA
• Tryb montażu: wkręt DN15
• Stopień bezpieczeństwa: IP54
• Długość pręta: 120mm
• Materiał pręta pomiarowego: mosiądz (powierzchnia niklowana)

Duża czułość, stabilność, odporność na korozje. Zanurzeniowa budowa umożliwia precyzyjny pomiar temperatury bezpośrednio w cieczy.
