Wiadomości Ogólne:

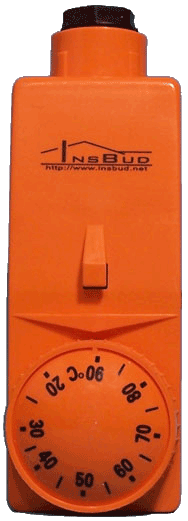

Termostat IB-Therm 01 jest zaprojektowany do kontroli pracy zaworów, przepustnic, pomp i innych urządzeń grzewczych.

Przeznaczony jest do montażu na rurach i przewodach. Elementem pomiarowym jest tylna część termostatu pokryta specjalną pastą przewodzącą ciepło, która znajduje się w komplecie. W zestawie również znajduje się sprężyna do zamocowania termostatu do rury.

Termostat jest urządzeniem czysto mechanicznym, posiadającym przełączny styk - nie wymaga on zasilania do pracy.

Zasada Działania:

Termostat mierzy temperaturę za pomocą czujnika przylgowego. Pokrętło urządzenia służy do ustawiania zadanej temperatury (progu przełączania).

Gdy rzeczywista temperatura jest niższa, niż zadana, zwarte są styki C i 1.

Gdy rzeczywista temperatura jest wyższa, niż zadana, zwarte są styki C i 2.

Dane Techniczne:

• Zakres nastawy: 20÷ 90 ºC
• Histereza: 5 ºC
• Maks. obciążenie: 2.5 A
• Ilość cykli: 200 000
• Materiał styków: Ag 1000/1000
• Obudowa: ABS
• Typ czujnika: przylgowy
• Stopień ochrony: IP20
• Temp. składowania: -20÷ 60 ºC
• Temp. pracy: 0 ÷ 60 ºC
• Sterowanie: mechaniczne

Zakres Dostawy:

• 1x Termostat IB-Therm 01
• 1x Pasta przewodząca ciepło
• 1x Sprężyna mocująca
• 1x Instrukcja obsługi

Budowa:
