Wiadomości ogólne:

Termostat IB – Tron 350HT jest niezależnym termostatem mikroprocesorowym wyposażonym w ciekłokrystaliczny wyświetlacz LCD. Termostat jest zaprojektowany do kontroli pracy zaworów, przepustnic, nagrzewnic elektrycznych, pomp i innych urządzeń sterowanych na zasadzie załącz/wyłącz.

Model z serii IB – Tron 350HT umożliwia utrzymywanie zadanej temperatury w budynku/pomieszczeniu poprzez regulację ogrzewaniem pomieszczenia.

Termostat IB – Tron 350HT pozwala zaoszczędzić koszty energii i tym samym przyczynia się do ochrony naszego środowiska. Mogą być powszechnie stosowane w hotelach, biurach, supermarketach, fabrykach, szpitalach, domach mieszkalnych i innych budynkach.

Właściwości:

• Czytelny ciekłokrystaliczny wyświetlacz LCD wyświetlający aktualną temperaturę i inne informacje.
• Estetyczny i nowoczesny wygląd.
• Łatwa, intuicyjna obsługa.
• Zasilanie z sieci – nie wymaga baterii.
• Obsługa dwóch czujników temperatury:
  • RT - wbudowany czujnik temperatury pokojowej.
  • FT - dodatkowy zewnętrzny czujnik temperatury np. powierzchni podłogi, zasobnika c.w.u..
• Trzy tryby działania termostatu:
  • A - Kontrola urządzenia odbywa się wyłącznie na podstawie wbudowanego czujnika temperatury (RT)
  • F - Kontrola urządzenia odbywa się wyłącznie na podstawie podłączonego zewnętrznego czujnika (FT).
  • AF - Kontrola urządzenia odbywa się na podstawie wbudowanego czujnika temperatury (RT) i podłączonego dodatkowego zewnętrznego czujnika (FT). Termostat stara się utrzymać zadaną temperaturę powietrza i równocześnie uniemożliwia powierzchni podłogi osiągnięcie wyższej temperatury niż temperatura limitu FT (w momencie przekroczenia limitu temperatury FT, urządzenie wykonawcze jest bezwarunkowo wyłączane).
• Temperatura wyświetlana z rozdzielczością 0,1 ºC.
• Możliwość skalibrowania urządzenia (czujniki zewnętrzny na długich przewodach).
• Nastawialna histereza.
• Limit temperatury na czujniku dodatkowym (FT).
• Duże obciążenie do 3,5 kW umożliwia praktycznie bezpośrednie podłączenie większości urządzeń elektrycznych bez konieczności zastosowania stycznika.
• Zmienny nastawialny duży zakres temperatur.
• Regulator konfigurowany jest za pomocą mikroprzełączników - nie ma obaw o pamięć ustawień urządzenia po zaniku zasilania. Aktualna nastawa temperatury jest zapamiętywana i przywracana w momencie powrotu zasilania. Podobnie, jeżeli przed awarią zasilania termostat był wyłączony, po powrocie zasilania również będzie wyłączony.

Dane Techniczne:

• Zużycie energii: 2 W
• Temp. składowania: -20 ÷ 60 ºC
• Zakres nastawy: -15 ÷ 99 ºC co 0,5 ºC
• Dokładność pomiaru: 2 ºC
• Histereza: 0,1; 0,5; 1 lub 2 ºC
• Maks. obciążenie: 3500 W
• Zasilanie: 230V ± 15% 50/60 Hz
• Obudowa: ABS
• Typ czujnika: NTC 10 kΩ
• Sterowanie: Elektroniczne
• Stopień ochrony: IP30
• Warunki wilgotnościowe: 5 ÷ 90%

Zakres Dostawy:

• 1x Termostat (panel główny)
• 1x Wbudowany czujnik temperatury
• 1x Zewnętrzny czujnik temperatury
• 1x Instrukcja obsługi

Uwagi Ogólne:

Z uwagi na fakt, że urządzenie posiada zasilacz beztransformatorowy (nie jest galwanicznie odseparowane od sieci 230V),  może być podłączane jedynie do sieci posiadającej zabezpieczenie różnicowoprądowe.

Termostat w momencie zadziałania podaje napięcie 230V (obsługa pompy, zaworu, przepustnicy, maty grzewczej itp). Jeżeli termostat ma obsługiwać urządzenie zwierno/rozwierne tzw. stykowe(np. gazowy piec grzewczy), wymagany jest dodatkowy przekaźnik zwierno/rozwierny, jakie posiadamy w naszej ofercie.

Zasada Działania:

Termostat dokonuje pomiaru temperatury. Jeżeli temperatura ta jest poniżej aktualnie zadanej temperatury, termostat chce uruchomić urządzenie grzewcze tak aby podnieść temperaturę do żądanego poziomu.

Termostat może być z powodzeniem używany również w  chłodnictwie przez odwrotne  podłączenie urządzenia chłodzącego niż w przypadku podłączenia urządzenia grzewczego (poprzez dodatkowy przekaźnik).

Przykłady Zastosowań:

• Termostat pokojowy - sterowanie temperaturą w pomieszczeniu lub całym budynku (tryb A).
• Termostat zasobnikowy - sterowani temperaturą w zasobniku c.w.u. (tryb F).
• Termostat podłogowy - sterowanie temperaturą podłogi (tryb F lub AF).
• Regulator pompy - załączanie pompy po osiągnięciu przez kocioł odpowiedniej temperatury (chłodzenie, tryb F).

Budowa:

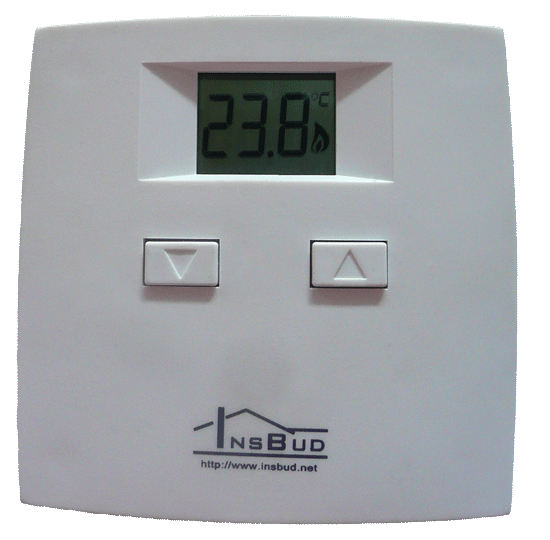

Wyświetlacz LCD:

Podłączenie:

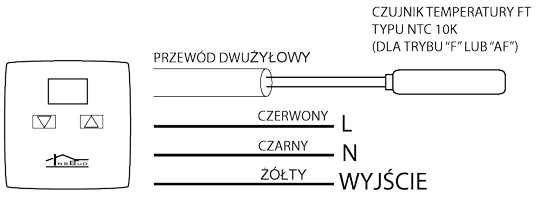

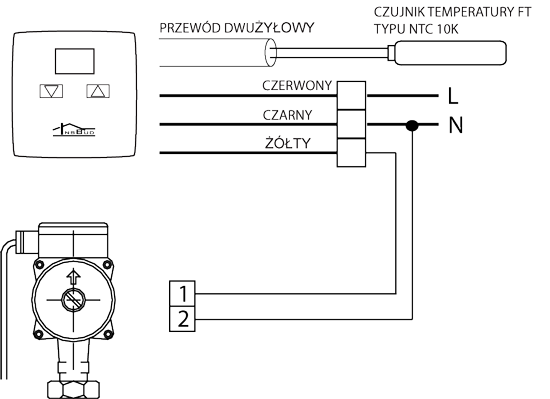

Przykładowe Schematy Podłączenia:

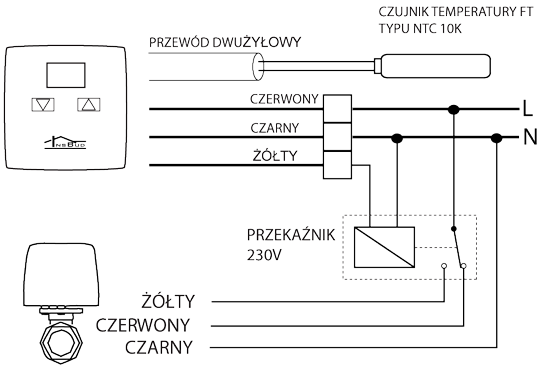

Podłączenie termostatu i zaworu z siłownikiem typu IB-Qxx:

Włączanie/Wyłączanie Termostatu:

Aby włączyć lub wyłączyć termostat, należy nacisnąć i przytrzymać przez około 5 sekund oba przyciski: GÓRA i DÓŁ.

Ustawianie Temperatury:

W trybie normalnej pracy termostatu (gdy wyświetlana jest bieżąca temperatura), nacisnąć przycisk GÓRA lub DÓŁ. Na wyświetlaczu pojawi się napis „Set To” i zacznie migać zadana wartość temperatury, którą można zmieniać w górę lub w dół, naciskając przyciski GÓRA lub DÓŁ. Po ustawieniu zadanej temperatury, odczekać kilka sekund, po czym termostat przejdzie automatycznie do normalnego trybu pracy.

Kalibracja:

Po prawidłowym podłączeniu termostat jest gotowy do pracy. Termostat fabrycznie jest skalibrowany do pracy z czujnikiem standardowym. Jednak przy długich przewodach temperatura wyświetlana przez termostat może być różna od rzeczywistej. W takim przypadku należy samodzielnie skalibrować urządzenie.

Termostat umożliwia kalibrację czujnika.

Odczyt Temperatury FT w Trybie AF:

Termostat, pracując w trybie A, wskazuje temperaturę wbudowanego czujnika (RT), zaś w trybie F – temperaturę zewnętrznego czujnika (FT). W trybie AF domyślnie wyświetlana jest temperatura RT. Aby odczytać temperaturę FT, należy nacisnąć i przytrzymać przez około 5 sekund przycisk GÓRA.

Konfiguracja Termostatu:

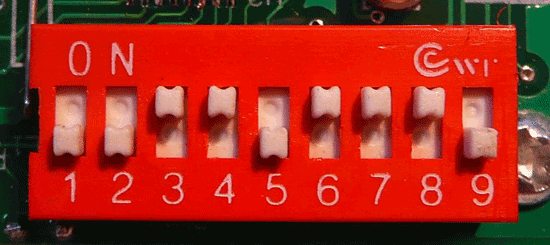

Urządzenie konfigurowane jest za pomocą 9 przełączników (SW1-SW9) typu DIP-SWITCH. Dostęp do przełączników możliwy jest po zdjęciu tylnej części obudowy urządzenia. W tym celu należy podważyć zatrzask w dolnej części obudowy i rozdzielić obie jej połowy. Domyślnie wszystkie przełączniki ustawione są w pozycji OFF.

• OFF - przełącznik w pozycji dolnej
• ON - przełącznik w pozycji górnej

Jednostki Temperatury:

Termostat umożliwia wyświetlanie temperatur w stopniach Celsjusza [ºC] lub Fahrenheita [ºF], w zależności od ustawienia przełącznika SW1.

Histereza:

Histereza oznacza różnicę (wyrażoną w ºC lub ºF) pomiędzy progiem załączenia i wyłączenia urządzenia wykonawczego, względem zadanej temperatury. Przykładowo, jeżeli zadana jest temperatura 20ºC a histereza ustawiona jest na 1ºC, to urządzenie wykonawcze (grzewcze) zostanie załączone przy spadku temperatury poniżej 19ºC, a wyłączone dopiero po wzroście temperatury powyżej 21ºC. Kolejne włączenie urządzenia wykonawczego nastąpi znów po spadku temperatury poniżej 19ºC.

Większa wartość histerezy zmniejsza liczbę cykli załącz/wyłącz urządzenia wykonawczego (oszczędza urządzenie), ale powoduje większe wahania temperatury.

Do ustawiania histerezy służą przełączniki SW2 i SW3.

Można nastawić następujące wartości histerezy:

• Histereza 2ºC / 4ºF
• Histereza 0.1ºC / 1ºF
• Histereza 0.5ºC / 2ºF
• Histereza 1ºC / 3ºF

Tryb Pracy:

Termostat może pracować w trzech trybach:

• A - Kontrola urządzenia odbywa się wyłącznie na podstawie wbudowanego czujnika temperatury (RT)
• F - Kontrola urządzenia odbywa się wyłącznie na podstawie podłączonego zewnętrznego czujnika (FT).
• AF - Kontrola urządzenia odbywa się na podstawie wbudowanego czujnika temperatury (RT) i podłączonego dodatkowego zewnętrznego czujnika (FT). Termostat stara się utrzymać zadaną temperaturę powietrza i równocześnie uniemożliwia powierzchni podłogi osiągnięcie wyższej temperatury, niż temperatura limitu FT (w momencie osiągnięcia limitu, urządzenie wykonawcze jest priorytetowo wyłączane).

Do ustawiania trybu pracy termostatu służą przełączniki SW6 i SW7.

Limit Temperatury FT:

Do ustawiania limitu temperatury FT w trybie pracy AF służą przełączniki SW4 i SW5. W momencie zadziałania ograniczenia urządzenie grzewcze jest priorytetowo wyłączane.

Dostępne są następujące wartości limitu temperatury:

• Limit temp. FT 20ºC / 68ºF
• Limit temp. FT 28ºC / 82ºF
• Limit temp. FT 40ºC / 104ºF

Zakres Nastaw Temperatur:

W zależności od zastosowania termostatu, użytkownik może wykorzystywać różne zakresy nastawy temperatur. Termostat posiada 3 zakresy nastaw do wyboru.

Do ustawiania zakresu nastaw termostatu służą przełączniki SW8 i SW9.

Dostępne są następujące zakresy nastaw temperatury:

• Zakres 5~45ºC / 41~113ºF
• Zakres 0~80ºC / 32~176ºF
• Zakres -15~99ºC / 5~212ºF
