Wiadomości ogólne:

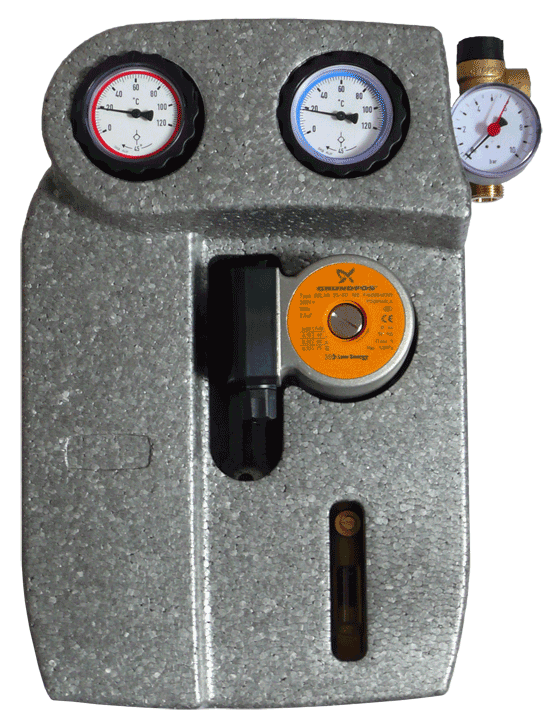

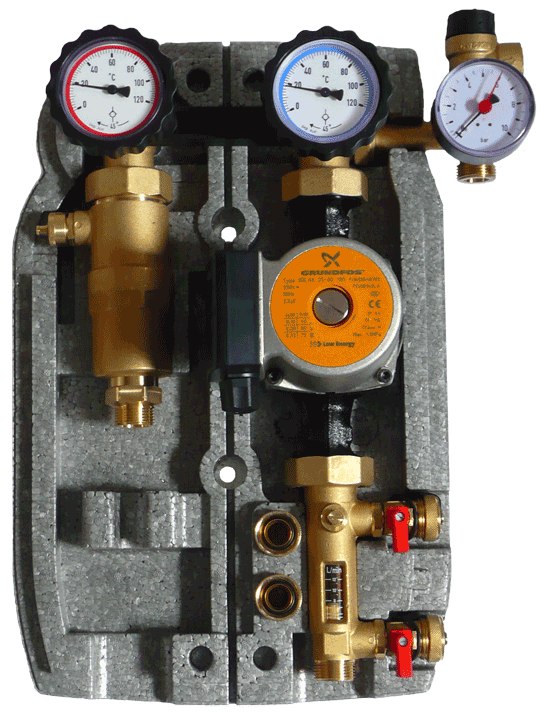

Kompletna grupa pompowa przeznaczona głównie do układów solarnych lub podobnych (grupa solarna). Całość skręcona i sprawdzona ciśnieniowo. Gotowa do montażu. Montaż w 15 min. Całość w estetycznej izolacji.

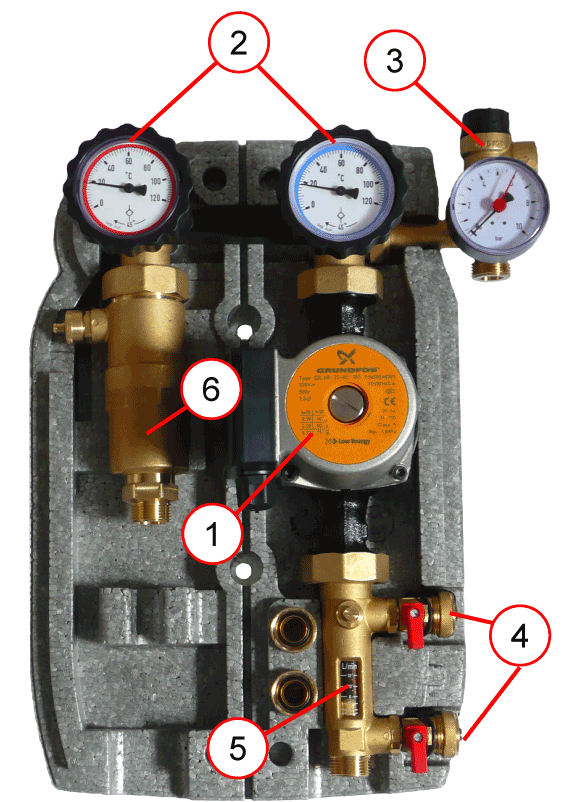

W skład grupy wchodzi:

1. Pompa obiegowa Grundfos UPS 25-60 SOLAR (dł. 180)
2. Dwa trójdrogowe zawory kulowe z gniazdem termometru a w nich dwa termometry kontaktowe (zakres 0-120 ^oC, jeden czerwony a drugi niebieski). W zaworach trójdrogowych są również zintegrowane zawory zwrotne z ręczną blokadą (tzw. zawór stopowy lub hamulec grawitacyjny) zabezpieczające przed grawitacyjnym obiegiem układu
3. Z pełną grupą bezpieczeństwa:
   • zawór bezpieczeństwa 6 bar
   • manometr 0-10 bar
   • przyłącze do podłączenia naczynia przeponowego
4. Zawory spustowo-napełniające do napełniania, opróżniania i płukania instalacji
5. Rotametr 1-12 l/m, z osobną podziałką dla roztworu glikolu i dla wody. Rotametr służy do ustawienia konkretnej wartości przepływu w instalacji
6. Odpowietrznik solarny (separator mikropęcherzy). Specjalna konstrukcja dla instalacji solarnych. W prostych instalacjach odpowietrznik może nie być stosowany.

Dane Techniczne:

• DN: 25 (1'')
• Średnica górna: DN20 (3/4'') GW
• Średnica dolna: DN20 (3/4'') GW
• Pompa: Grundfos UPS 25-60 Solar
• Rozstaw osi: 125mm
• Materiał części montażowych:
  • mosiądz
  • izolacja EPP (l=0,04 W/(m*K))
  • szkło
• Materiały uszczelniające:
  • PTFE (teflon)
  • uszczelki bezazbestowe
  • EPDM (150 ^oC temperatura pracy)
• Wymiary (wys/szer/głęb): 420x250x246mm
• Skala termometrów: 20-150 ^oC
• Temperatura pracy: do 110 ^oC (krótkotrwale do 130 ^oC)

UWAGI:

• przyłącze naczynia przeponowego: GZ DN20 (3/4'')
• istnieje możliwość zamiany stronami zasilania z powrotem

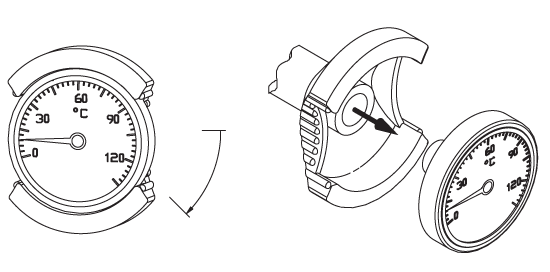

Podczas opróżniania instalacji wymagane jest aby zawór zwrotny został zablokowany (nie działał). Aby zablokować zawór zwrotny należy przekręcić głowicę zaworów trójdrogowych o 45^o w stronę jak pokazano na rysunku. Przekręcenie głowicy o 90^o powoduje odcięcie dolnej części instalacji od górnej, przy czym układ bezpieczeństwa jest połączony z częścią górną instalacji (od strony kolektora).

Wymiana termometru następuje poprzez proste wyjęcie a następnie ponowne wmontowanie. Należy zwrócić uwagę, aby osadzić odpowiedni typ termometru. Uwaga na kolory oznaczeń:

• czerwony pierścień - zasilanie (gorące)
• niebieski pierścień - powrót (zimne)
