Wiadomości ogólne:
Termostat IB – Tron 3100HT-4Z jest czterokanałowym, niezależnym termostatem mikroprocesorowym wyposażonym w duży ciekłokrystaliczny wyświetlacz LCD. Termostat jest zaprojektowany do kontroli pracy zaworów, przepustnic, powietrznych nagrzewnic elektrycznych, pomp, wentylatorów i innych urządzeń sterowanych dwupunktowo i trójpunktowo.
Model z serii IB – Tron 3100HT-4Z umożliwia sterowanie procesami ogrzewania i chłodzenia. Umożliwia utrzymywanie zadanej temperatury w czterech niezależnych miejscach wg. ustalonego tygodniowego harmonogramu pracy.
Termostat IB – Tron 3100HT-4Z pozwala zaoszczędzić koszty energii i tym samym przyczynia się do ochrony naszego środowiska. Mogą być powszechnie stosowane w hotelach, biurach, supermarketach, fabrykach, szpitalach, domach mieszkalnych i innych budynkach.
Właściwości:
- Duży, podświetlany na niebiesko ciekłokrystaliczny wyświetlacz LCD, wyświetlający aktualną temperaturę, dzień tygodnia i inne informacje.
- Estetyczny i nowoczesny wygląd.
- Niebieskie podświetlenie ekranu (podświetlenie uaktywnia się w momencie przyciśnięcia dowolnego przycisku i dezaktywuje się po pewnym czasie bezczynności).
- Łatwa, intuicyjna obsługa i programowanie.
- Zasilanie z sieci – nie wymaga baterii – z bateryjnym podtrzymywaniem pamięci.
- Kompleksowe programowanie procesu w cyklu tygodniowym z dokładnością do 1 minuty i możliwością zaprogramowania do 4 odcinków czasowych każdego dnia dla każdego kanału.
- Ręczny lub automatyczny tryb pracy.
- Ustawialne trzy temperatury grzewcze:
- Komfortowa
- Ekonomiczna
- Wakacje
- Obsługa czterech czujników temperatury (po jednym na kanał, wszystkie czujniki są dostarczane z termostatem):
- jeden czujnik wbudowany w panel kontrolny termostatu (dla kanału 1)
- trzy czujniki podłączane do modułu wykonawczego termostatu (dla kanałów 2-4).
- Temperatura wyświetlana z rozdzielczością 0,1 ºC.
- Możliwość skalibrowania urządzenia (czujniki zewnętrzne na długich przewodach, niezależna kalibracja dla każdego kanału).
- Nastawialna histereza.
- Funkcja FROST PROTECTION - ochrona instalacji przed zamarznięciem
- Duże obciążenie do 2kW (rezystancyjne) na kanał umożliwia praktycznie bezpośrednie podłączenie większości urządzeń elektrycznych bez konieczności zastosowania stycznika.
- Duży zakres nastawianych temperatur.
Dane techniczne:
- Zużycie energii: <2 W
- Temp. składowania: -5 ÷ 50 ºC
- Temp. wyświetlana: -20 ÷ 100 ºC co 0,1ºC
- Zakres nastawy: 5 ÷ 90 ºC co 0,5 ºC
- Dokładność pomiaru: 1 ºC
- Histereza: 1 ÷ 10 ºC co 1 ºC
- Maks. obciążenie: 2kW
- Zasilanie: 230V AC
- Obudowa: ABS
- Wyświetlacz: LCD (3,2``)
- Sterowanie: Elektroniczne
- Stopień ochrony: IP30
- Pamięć ustawień: 12 miesięcy
Zakres Dostawy:
- 1x Termostat (panel główny)
- 1x Moduł wykonawczy
- 1x Wbudowany czujnik temperatury
- 3 x Zewnętrzny czujnik temperatury
- 1x Przewód połączeniowy (1m)
- 1x Niniejsza instrukcja
Uwagi Ogólne:
- W trakcie instalowania termostatu dopływ energii elektrycznej powinien być wyłączony. Zaleca się powierzenie instalacji termostatu wyspecjalizowanemu zakładowi.
- Termostat na wyjścia podaje napięcie 230V (obsługa pompy, zaworu, przepustnicy, maty grzewczej itp). Jeżeli termostat ma obsługiwać urządzenie zwierno/rozwierne tzw. stykowe (np. kocioł gazowy), wymagany jest dodatkowy przekaźnik zwierno/rozwierny, jakie posiadamy w naszej ofercie.
Czujniki można przedłużać do dowolnej długości, jednak należy pamiętać, że przedłużenie powyżej 10m może powodować odchyłkę pomiarową i dlatego należy wówczas kalibrować urządzenie. Czujniki należy przedłużać przewodami 2x 0,75 mm2.
Termostat jest kompatybilny z czujnikami NTC 10kOhm. o następującej charakterystyce:
| Temperatura [ºC] | Oporność [Ohm] |
| -40 | 346 405 |
| -30 | 181 628 |
| -20 | 99 084 |
| -10 | 56 140 |
| 0 | 32 960 |
| 10 | 20 000 |
| 20 | 12 510 |
| 25 | 10 000 |
| 30 | 8 047 |
| 40 | 5 310 |
| 50 | 3 588 |
| 60 | 2 476 |
| 70 | 1 743 |
| 80 | 1 249 |
| 90 | 911 |
| 100 | 647 |
Budowa Termostatu:
Termostat IB-Tron 3100HT-4Z składa się z dwóch modułów: panelu kontrolnego (głównego) z wyświetlaczem LCD i klawiaturą oraz modułu wykonawczego z wyprowadzonymi wyjściami i wejściami regulatora.
Panel kontrolny przystosowany jest do montażu natynkowego, zaś moduł wykonawczy do montażu na szynę DIN 35mm (zajmuje 6 pól na szynie DIN).

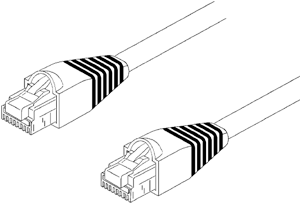

Obydwa moduły łączone są ze sobą za pomocą przewodu w standardzie Ethernet (popularna skrętka, 8 żył), podłączanych do złącz RJ-45.
Wtyczki po obu stronach przewodu łączącego obie części urządzenia powinny posiadać taki sam układ żył.
W komplecie ze sterownikiem dostarczany jest przewód o długości 1m. Możliwe jest wykonanie przewodu o dowolnej długości.
Zasada Działania:
Termostat dokonuje pomiaru temperatury. Jeżeli temperatura ta jest poniżej aktualnie zadanej temperatury, termostat uruchamia urządzenie grzewcze tak, aby podnieść temperaturę do żądanego poziomu.
Termostat może być z powodzeniem używany również w chłodnictwie przez podłączenie urządzenia chłodzącego do styków OFF termostatu, zamiast do styków ON.
Termostat posiada 4 kanały, czyli tak jakby integruje w sobie 4 niezależne urządzenia. Każde z nich posiada swój własny czujnik temperatury i wyjście na urządzenie wykonawcze. Wszystkie 4 pracują równocześnie. Na wyświetlaczu w danej chwili prezentowany jest stan jednego z nich. Użytkownik może swobodnie przełączać, który kanał jest obecnie prezentowany na wyświetlaczu.
Przykłady Zastosowań:
- Termostat pokojowy - sterowanie temperaturą w pomieszczeniu lub całym budynku (wykorzystanie wbudowanego czujnika temperatury).
- Termostat zasobnikowy - sterowani temperaturą w zasobniku c.w.u. (zewnętrzny czujnik temperatury).
- Termostat podłogowy - sterowanie temperaturą podłogi (zewnętrzny czujnik temperatury).
- Regulator pompy - załączanie pompy po osiągnięciu przez kocioł odpowiedniej temperatury (chłodzenie, zewnętrzny czujnik temperatury).
- Niezależne sterowanie temperaturą w 4 pomieszczeniach, jeżeli każde pomieszczenie posiada własne urządzenie grzewcze (np. promiennik) lub regulacyjne (np zawór).
Panel Kontrolny Termostatu:
Wyświetlacz LCD:
Moduł Wykonawczy Termostatu:
- Budowa Wyjść
Zasilanie sieciowe 230V podawane jest na złącze śrubowe POWER termostatu. Wyjścia oznaczone ON1-ON4 oraz OFF1-OFF4 (wraz z odrębnym zaciskiem zbiorczym N, połączonym wewnętrznie z zaciskiem N złącza POWER) służą do sterowania pracą urządzeń wykonawczych w poszczególnych kanałach.
Jeżeli przekaźnik wykonawczy danego kanału zostaje załączony, faza zasilania podawana jest na wyjście ON odpowiadające temu kanałowi. W przeciwnym wypadku, faza podawana jest na wyjście OFF.
- Zaciski Połączeniowe
T2 ÷ T4 - podłączenie czujników temperatury dla kanałów 2 ÷ 4.
POWER - zasilanie termostatu (oraz urządzeń wykonawczych, poprzez wyjścia ON/OFF).
ON1-ON4 - wyjścia, na które podawana jest faza gdy termostat załącza dany kanał.
OFF1-OFF4 - wyjścia, na które podawana jest faza gdy termostat nie załącza danego kanału.
RJ-45 - gniazdo do podłączenia panelu kontrolnego.
pozostałe - niewykorzystane w tym modelu.
Przykładowe Podłączenie Termostatu:
Poniżej przedstawiono przykładowe podłączenie urządzenia. Do sterownika podłączone są różne urządzenia wykonawcze, sterowane w następujący sposób:
- kanał 1 - zawór trójdrogowy IB-Qxx-3, przełączany gdy temperatura T1 (czujnik wbudowany w panel kontrolny) jest poniżej zadanej wartości;
- kanał 2 - pompa obiegowa, włączana gdy temp. T2 jest poniżej zadanej wartości;
- kanał 3 - przepustnica powietrza IB-Fxxx, zamykana gdy temperatura T3 osiągnie zadaną wartość, a otwierana gdy temperatura T3 jest poniżej zadanej wartości;
- kanał 4 - zawór IB-73xx, otwierany gdy temperatura T4 osiągnie zadaną wartość;
Wymiary Urządzenia:
Wymiary panelu kontrolnego (w mm):
Na wyświetlaczu mogą pojawić się symbole oznaczające:
- LO - temperatura w aktualnym kanale jest niższa niż -20ºC.
- HI - temperatura w aktualnym kanale jest wyższa niż 100ºC.
- ERR - czujnik aktualnego kanału nie jest podłączony lub jest uszkodzony.
- W powyższych przypadkach, ze względów bezpieczeństwa urządzenie wykonawcze jest wyłączone (faza podana na zacisk OFF danego kanału).
Jeżeli komunikacja pomiędzy panelem kontrolnym a modułem wykonawczym nie działa poprawnie, w polu temperatury wyświetlane są trzy poziome linie „- - -”. W przypadku utraty komunikacji pomiędzy panelem kontrolnym a modułem wykonawczym, stan wyjść modułu wykonawczego pozostaje taki sam, jaki był przed utratą komunikacji.
