Wiadomości Ogólne:

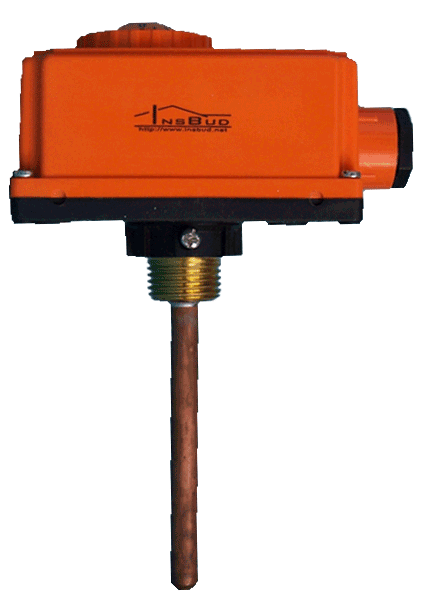

Termostat IB-Therm 02 jest zaprojektowany do kontroli pracy zaworów, przepustnic, pomp i innych urządzeń grzewczych.

Przeznaczony jest do montażu w zbiornikach, posiadający otwór z gwintem do wkręcenia czujnika (gwint 1/2 cala). Elementem pomiarowym jest czujnik kapilarowy zanurzony bezpośrednio w cieczy. Takie rozwiązanie pozwala na precyzyjny pomiar temperatury dokładnie w objętości medium.

Termostat jest urządzeniem czysto mechanicznym, posiadającym przełączny styk - nie wymaga on zasilania do pracy.

Zasada Działania:

Termostat mierzy temperaturę za pomocą czujnika kapilarowego. Pokrętło urządzenia służy do ustawiania zadanej temperatury (progu przełączania).

Gdy rzeczywista temperatura jest niższa, niż zadana, zwarte są styki C i 1.

Gdy rzeczywista temperatura jest wyższa, niż zadana, zwarte są styki C i 2.

Dane Techniczne:

• Zakres nastawy: 20÷ 90 ºC
• Histereza: 5 ºC
• Maks. obciążenie: 2.5 A
• Ilość cykli: 100 000
• Materiał styków: Ag 1000/1000
• Obudowa: ABS
• Typ czujnika: kapilarowy
• Stopień ochrony: IP20
• Temp. składowania: -20÷ 60 ºC
• Temp. pracy: 0 ÷ 60 ºC
• Sterowanie: mechaniczne

Zakres Dostawy:

• 1x Termostat IB-Therm 02
• 1x Instrukcja obsługi

Budowa:
