Produkt:
IB-DV 3x DN25 R - Rozdzielacz z czerwonymi zaworami, trzy sekcje, obiegi
IB-DV 3x DN25 R - Rozdzielacz z czerwonymi zaworami, trzy sekcje, obiegi
| Nazwa | Cenna brutto | Cenna netto | Ilość |
|---|---|---|---|
| IB-DV 2x DN20 B - Rozdzielacz z niebieskimi zaworami, dwie sekcje, dwa obiegi |
|
|
|
| IB-DV 2x DN20 R - Rozdzielacz z czerwonymi zaworami, dwie sekcje, dwa obiegi |
|
|
|
| IB-DV 3x DN20 B - Rozdzielacz z niebieskimi zaworami, trzy sekcje, obiegi |
|
|
|
| IB-DV 3x DN20 R - Rozdzielacz z czerwonymi zaworami, trzy sekcje, obiegi |
|
|
|
| IB-DV 4x DN20 B - Rozdzielacz z niebieskimi zaworami, cztery sekcje, obiegi |
|
|
|
| IB-DV 4x DN20 R - Rozdzielacz z czerwonymi zaworami, cztery sekcje, obiegi |
|
|
|
| IB-DV 2x DN25 B - Rozdzielacz z niebieskimi zaworami, dwie sekcje, dwa obiegi |
|
|
|
| IB-DV 2x DN25 R - Rozdzielacz z czerwonymi zaworami, dwie sekcje, dwa obiegi |
|
|
|
| IB-DV 3x DN25 B - Rozdzielacz z niebieskimi zaworami, trzy sekcje, obiegi |
|
|
|
| IB-DV 3x DN25 R - Rozdzielacz z czerwonymi zaworami, trzy sekcje, obiegi |
|
|
- Opis
- Zdjęcia
- Linki
- Parametry
Wiadomości ogólne:

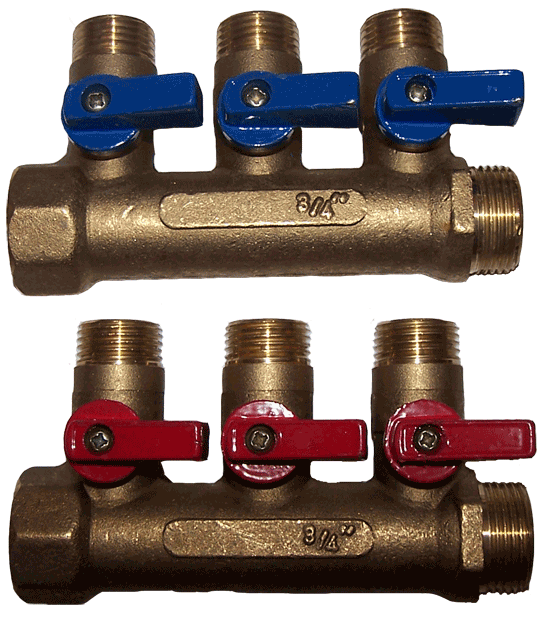

Rozdzielacz c.o. wielosekcyjny (wielobiegowy) mosiężny
Przyłącze belki głównej do wyboru DN20 (3/4 cala) lub DN25 (1 cal).
Przyłącze króćców sekcyjnych DN15 (1/2 cala) z gwintem zewnętrznym. Na każdym z króćców sekcyjnych umieszczony zawór kulowy. Rączka zaworu w kolorze czerwonym lub niebieskim co umożliwia czytelne oznaczenie zasilania i powrotu.
Ilość sekcji do wyboru: 2, 3 lub 4.
Belka główna rozdzielacza posiada z jednej strony gwint wewnętrzny z drugiej gwint zewnętrzny, umożliwia to budowanie rozdzielacza o dowolnej liczbie sekcji przez skręcanie kilku rozdzielaczy mniejszych.
Długości rozdzielaczy:
- 2 sekcje: 84 mm
- 3 sekcje: 122 mm
- 4 sekcje: 155 mm
Rozstaw między króćcami sekcyjnymi:
Rozdzielacze montuje się przy pomocy typowych uchwytów ściennych dla rur o odpowiedniej średnicy.
- w osi: 35 mm
- w świetle: 15 mm
-
Parametry
- Długość całkowita 122 mm
- Ilość sekcji 3
- Kolor Czerwony
- Przyłącze główne GZ, GW DN25 (1")
- Przyłącze króćców GZ DN15 (1/2")
