Wiadomości ogólne:

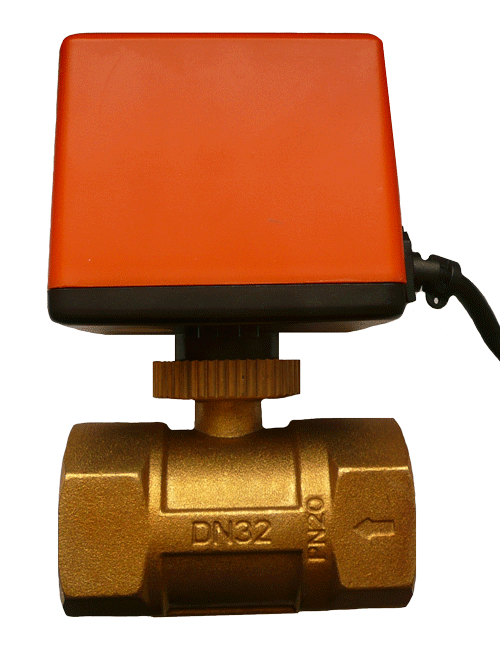

Zawory przelotowe/odcinające kulowe z siłownikiem stosowane są wszędzie tam gdzie wymagane jest odcięcie przepływu medium lub jego ograniczenie.

Sterowanie proporcjonalnie umożliwia ustawienie zaworu w pozycji pośredniej. Każda pozycja zaworu jest stabilna, tj. zawór pozostaje w niej po odłączeniu zasilania.

Zawór IB-Qxx posiada wyłączniki krańcowe, dzięki czemu - gdy jest on całkowicie otwarty lub zamknięty – samoczynnie odcinany jest dopływ zasilania. Dzięki temu silnik zaworu jest zasilany tylko w czasie zmian położenia kuli, nawet jeśli napięcie jest cały czas podawane na siłownik. Może on więc być stosowany do pracy ciągłej. Co ważne - urządzenie pobiera moc tylko podczas zmian położenia kuli.

Dane techniczne:

• Zużycie energii: 5 W (tylko w czasie zmian położenia)
• Maks. ciśnienie: 1,6 MPa
• Zasilanie: 230 V AC (+/-15%) 50/60 Hz
• Media:
  • Gorąca woda
  • Woda lodowa
  • Para wodna
• Roztwór wodno-glikolowy
• Czas zamknięcia/otwarcia: 12 sek.
• Temperatura pracy: 1 ÷ 95 ºC

Oznaczenie Modeli:

Ogólne oznaczenie produktu ma postać: IB-Qxx, gdzie w miejscu znaków „xx” w konkretnym modelu podawana jest nominalna średnica rury, na której montowany jest zawór.

W ofercie dostępne są następujące modele:

Model	Średnica DN [mm]
IB-Q15	15 (1/2")
IB-Q20	20 (3/4")
IB-Q25	25 (1")
IB-Q32	32 (5/4")

Zakres Dostawy:

• 1x Zawór IB-Qxx
• 1x Niniejsza instrukcja

Uwagi Dotyczące Montażu:

• W trakcie instalowania zaworu dopływ energii elektrycznej powinien być wyłączony. Zaleca się powierzenie instalacji termostatu wyspecjalizowanemu zakładowi.
• Zawór może pracować w dowolnej pozycji, ważne jedynie, aby siłownik nie był skierowany w dół. Podczas montażu zaleca się zdjęcie siłownika. Aby to zrobić należy wyjąć zawleczkę zabezpieczającą (pod siłownikiem) i zdjąć siłownik.
• Podczas zakładania siłownika należy upewnić się że trzpień korpusu znajduje sie w takiej samej pozycji jak przy zdjęciu siłownika. Również sam siłownik powinien być zamontowany w ten sam sposób jak przed zdjęciem. Nie zachowanie tych warunków spowoduje nieprawidłową pracę zaworów.
• Podczas wmontowywania zaworu w rurociąg należy zwrócić uwagę aby zawór nie był skręcany (nie kontrować po przeciwnych stronach zaworu). Na korpusie widoczne jest miejsce skręcania zaworu. Jeżeli zawór zostanie w tym miejscu zbyt mocno skręcony podczas montażu, kula wewnątrz zaworu może zacząć stawiać znaczne opory, co może spowodować późniejsze uszkodzenie siłownika podczas eksploatacji.
  Po wmontowaniu zaworu a przed założeniem siłownika należy sprawdzić czy zawór lekko pracuje.
• Podczas demontażu należy uważać, aby zawór nie został rozkręcony! Rozkręcenie zaworu spowoduje rozszczelnienie korpusu. Po demontażu należy sprawdzić szczelność korpusu przed ponownym montażem.
• Uszkodzenie zaworu podczas montażu lub demontażu powoduje utratę gwarancji!

Budowa i wymiary:

Model	x	y
IB-Q15	30 mm	55 mm
IB-Q20	40 mm	60 mm
IB-Q25	45 mm	75 mm
IB-Q32	55 mm	85 mm

Podłączenie:

Z siłownika wyprowadzony jest przewód zasilający 3 żyłowy, o następujących kolorach żył:

• czarny - przewód wspólny (neutralny);
• żółty - przewód fazowy, otwiera zawór;
• czerwony - przewód fazowy, zamyka zawór;

Aby dokonać obrotu kuli w określoną stronę (otworzyć/zamknąć zawór), należy podać napięcie przemienne 230V 50/60Hz pomiędzy przewód czarny (wpólny) a przewód odpowiadający danej czynności.

Kula zatrzymuje się i pozostaje w ostatniej pozycji w momencie odłączenia napięcia zasilającego lub w momencie osiągnięcia przez kulę któregoś z położeń krańcowych.

Eksploatacja i konserwacja:

• Aby zawór pracował prawidłowo i zachowywał szczelność, musi wykonać przynajmniej raz w miesiącu kilka cykli otwarcia-zamknięcia.
• Należy chronić siłownik przed nadmierną wilgocią.
• Zawór jest wyposażony w dławik M12 pomiędzy trzpieniem obracającym kulę a korpusem. Jeżeli następuje wyciek pomiędzy zaworem a trzpieniem można go zniwelować poprzez dokręcenie dławika (po uprzednim zdjęciu siłownika).
