Wiadomości Ogólne:

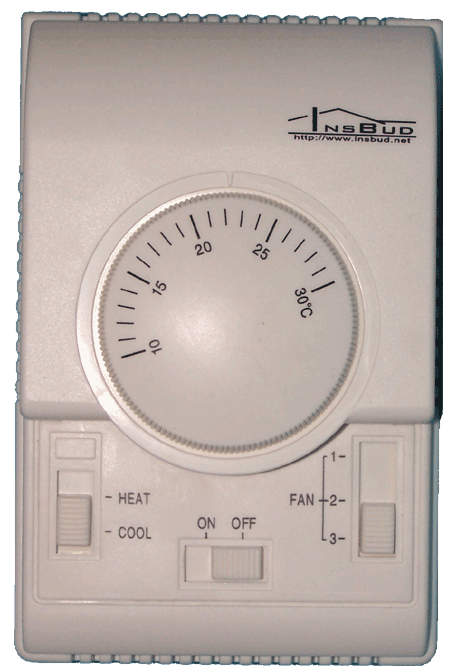

Termostat pokojowy IB – Therm  201 jest zaprojektowany do kontroli pracy zaworów, przepustnic, powietrznych nagrzewnic, klimakonwektorów i innych urządzeń grzewczych. IB – Therm 201 umożliwia komfortowe sterowanie procesami ogrzewania chłodzenia i wentylacji w budynkach każdego typu i pozwoli zaoszczędzić koszty energii, tym samym przyczyniając się do ochrony naszego środowiska naturalnego.

Właściwości:

• Estetyczny, tradycyjny wygląd
• Łatwa i intuicyjna obsługa
• Mechaniczna budowa (nie wymaga napięcia do pracy)
• Dostępne tryby:
  • grzanie
  • chłodzenie
• Funkcja sterownia prędkością wentylacji:
  • wolno
  • średnio
  • szybko
• Przełącznik: włącz/wyłącz
• Możliwość precyzyjnego ustawienia temperatury w pomieszczeniu według potrzeb
• Do obsługi klimakonwektorów (fancoil) dwururowych
• Standardowe wymiary montażowe
• Montaż natynkowy

Zasada Działania:

Termostat mierzy temperaturę za pomocą wbudowanego czujnika bimetalicznego. Pokrętło urządzenia służy do ustawiania zadanej temperatury (progu przełączania).

W trybie grzewczym urządzenie jest włączane gdy temperatura rzeczywista jest niższa od zadanej.

W trybie chłodzenie urządzenie jest włączane gdy temperatura rzeczywista jest wyższa od zadanej.

Przełącznik zmiany prędkości wentylacji umożliwia ustawienie wydajności wentylacji (bieg klimakonerktora, wentylatora).

Dane Techniczne:

• Zakres nastawy: 10÷ 30 ºC
• Histereza: 2 ºC
• Dokładność pomiaru: 2 ºC
• Maks. obciążenie: 400 W
• Obudowa: ABS
• Stopień ochrony: IP20
• Temp. składowania: -20÷ 60 ºC
• Temp. pracy: 0 ÷ 60 ºC
• Sterowanie: mechaniczne

Zakres Dostawy:

• 1x Termostat IB-Therm 201
• 1x Instrukcja obsługi

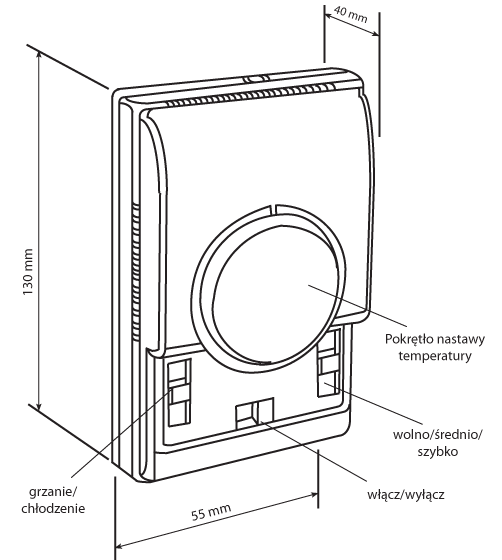

Budowa:

Podłączenie:

• 1 - wyjście realizacji procesu grzania/chłodzenia. Wyjście to jest zwierane do wyjścia wspólnego dla procesu głównego (3) gdy ma być realizowany proces grzania/chłodzenia
• 2 - wyjście braku realizacji procesu grzania/chłodzenia. Wyjście to jest zwierane do wyjścia wspólnego dla procesu głównego (3) gdy nie ma być realizowany proces grzania/chłodzenia
• 3 - wyjście wspólne dla obsługi procesu głównego
• 4 - wyjście wspólne dla obsługi prędkości wentylacji
• 5 - wyjście biegu 1. Wyjście to jest zwierane do wyjścia wspólnego obsługi wentylacji (4) gdy sterownik chce włączyć 1 bieg centrali.
• 6 - wyjście biegu 2. Wyjście to jest zwierane do wyjścia wspólnego obsługi wentylacji (4) gdy sterownik chce włączyć 2 bieg centrali.
• 7 - wyjście biegu 3. Wyjście to jest zwierane do wyjścia wspólnego obsługi wentylacji (4) gdy sterownik chce włączyć 3 bieg centrali.

Zmiana trybu grzanie/chłodzenie powoduje jedynie odwrócenie procesu logicznego. Wyjścia do sterowania zostają te same. Niezależne wyjścia dla grzania i chłodzenia posiada regulator IB-Therm 203S dla klimakonwektorów czterorurowych.
