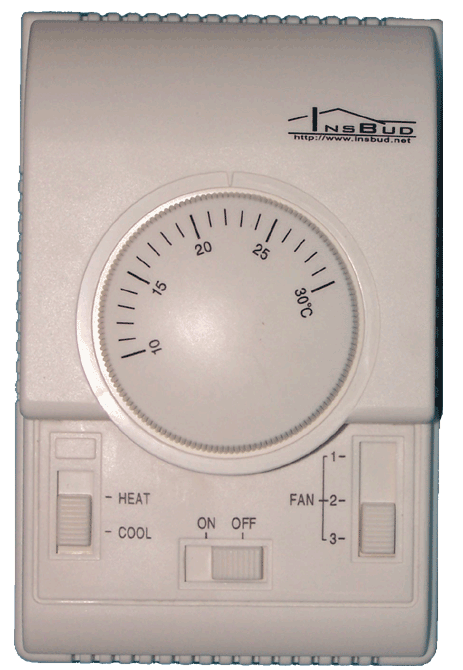

Wiadomości Ogólne:

Termostat pokojowy IB – Therm  203S jest zaprojektowany do kontroli pracy zaworów, przepustnic, powietrznych nagrzewnic, klimakonwektorów i innych urządzeń grzewczych. IB – Therm 203S umożliwia komfortowe sterowanie procesami ogrzewania chłodzenia i wentylacji w budynkach każdego typu i pozwoli zaoszczędzić koszty energii, tym samym przyczyniając się do ochrony naszego środowiska naturalnego.

Właściwości:

• Estetyczny, tradycyjny wygląd
• Łatwa i intuicyjna obsługa
• Czujnik z ujemnym współczynnikiem temperatury (NTC)
• Dostępne tryby:
  • grzanie
  • chłodzenie
• Funkcja sterownia prędkością wentylacji:
  • wolno
  • średnio
  • szybko
• Przełącznik: włącz/wyłącz
• Możliwość precyzyjnego ustawienia temperatury w pomieszczeniu według potrzeb
• Niezależne wejścia dla urządzenia grzejnego i chłodzącego - dedykowany dla klimakonwektorów (fancoil) czterorurowych
• Standardowe wymiary montażowe
• Montaż natynkowy

Zasada Działania:

Termostat mierzy temperaturę za pomocą wbudowanego czujnika. Pokrętło urządzenia służy do ustawiania zadanej temperatury (progu przełączania).

W trybie grzewczym urządzenie jest włączane gdy temperatura rzeczywista jest niższa od zadanej.

W trybie chłodzenie urządzenie jest włączane gdy temperatura rzeczywista jest wyższa od zadanej.

Przełącznik zmiany prędkości wentylacji umożliwia ustawienie wydajności wentylacji (bieg klimakonerktora, wentylatora).

Dzięki niezależnym wyjściom dla urządzenia grzewczego i chłodzącego oba urządzenia można równocześnie podłączyć do termostatu (np. równocześnie nagrzewnicę i klimatyzator). Oznacza to, że zmiana urządzenia aktualnie pracującego odbywa się tylko za pomocą przełącznika grzanie/chłodzenie (równocześnie zostaje odwrócony warunek logiczny).

Dane Techniczne:

• Zużycie energii: 2 W
• Zakres nastawy: 10÷ 30 ºC
• Histereza: 1 ºC
• Dokładność pomiaru: 1 ºC
• Maks. obciążenie: 400 W
• Obudowa: ABS
• Stopień ochrony: IP20
• Temp. składowania: -20÷ 60 ºC
• Temp. pracy: 0 ÷ 60 ºC
• Sterowanie: elektroniczne

Zakres Dostawy:

• 1x Termostat IB-Therm 203S
• 1x Instrukcja obsługi

Domyślnie dostarczane są termostaty zasilane napięciem 230V AC. Na zamówienie mogą być również dostarczone termostaty zasilane napięciem 24V (ten sam model dla napięcia stałego DC lub przemiennego AC). W przypadku chęci zakupu termostatu 24V należy wyraźnie zaznaczyć ten fakt w zamówieniu.

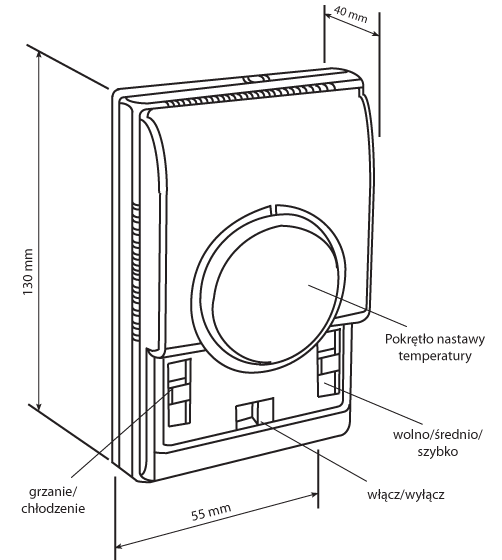

Budowa:

Podłączenie:

• 1, 2 - zasilanie termostatu (w zależności od modelu: 230V AC lub 24V AC/DC);
• 3 - wyjście to jest zwierane z wejściem nr 1 gdy są spełnione jednocześnie następujące warunki: termostat jest włączony (O), pracuje w trybie grzania,  a rzeczywista temperatura jest niższa niż zadana;
• 4 - wyjście to jest zwierane z wejściem nr 1 gdy są spełnione jednocześnie następujące warunki: termostat jest włączony (ON), pracuje w trybie chłodzenia, a rzeczywista temperatura jest wyższa niż zadana;
• 5 - nie używane;
• 6 - wyjście biegu 3. Jest ono zwierane z wejściem nr 1 gdy są spełnione jednocześnie następujące warunki: termostat jest włączony (ON) a przełącznik „FAN” ustawiony jest w pozycji „3”;
• 7 - wyjście biegu 2. Jest ono zwierane z wejściem nr 1 gdy są spełnione jednocześnie oba warunki: termostat jest włączony (ON) a przełącznik „FAN” ustawiony jest w pozycji „2”;
• 8 - wyjście biegu 1. Jest ono zwierane z wejściem nr 1 gdy są spełnione jednocześnie oba warunki: termostat jest włączony (ON) a przełącznik „FAN” ustawiony jest w pozycji „1”;

W zależności od tego, który tryb pracy jest wybrany (chłodzenie lub grzanie), załączone może być jedynie wyjście odpowiadające temu trybowi (wyjście nr 3 lub 4), lub wyłączone oba wyjścia.

Przykładowe Podłączenie:

Termostat IB – Therm  203 steruje w powyższym przykładzie klimakonwektorem czterorurowym. Aktywna jest funkcja chłodzenia lub grzania i może być ona w każdej chwili zmieniona przez przełączenie suwaka „HEAT/ COOL”.

W trybie grzania:

Gdy termostat jest włączony i rzeczywista temperatura jest niższa, niż temperatura nastawiona, zawór obiegu ciepłej wody jest otwarty (faza podawana na wyprowadzenie nr 3 termostatu) a wentylator pracuje z wybraną prędkością.

Gdy termostat jest wyłączony lub gdy rzeczywista temperatura jest wyższa, niż temperatura nastawiona, oba zawory są zamknięte (na żadne w wyjść nr 3 lub 4 nie jest podawana faza) a wentylator jest wyłączony.

W trybie chłodzenia:

Gdy termostat jest włączony i rzeczywista temperatura jest wyższa, niż temperatura nastawiona, zawór obiegu zimnej wody jest otwarty (faza podawana na wyprowadzenie nr 4 termostatu) a wentylator pracuje z wybraną prędkością.

Gdy termostat jest wyłączony lub gdy rzeczywista temperatura jest niższa, niż temperatura nastawiona, oba zawory są zamknięty (na żadne w wyjść nr 3 lub 4 nie jest podawana faza) a wentylator jest wyłączony.
