Wiadomości Ogólne:

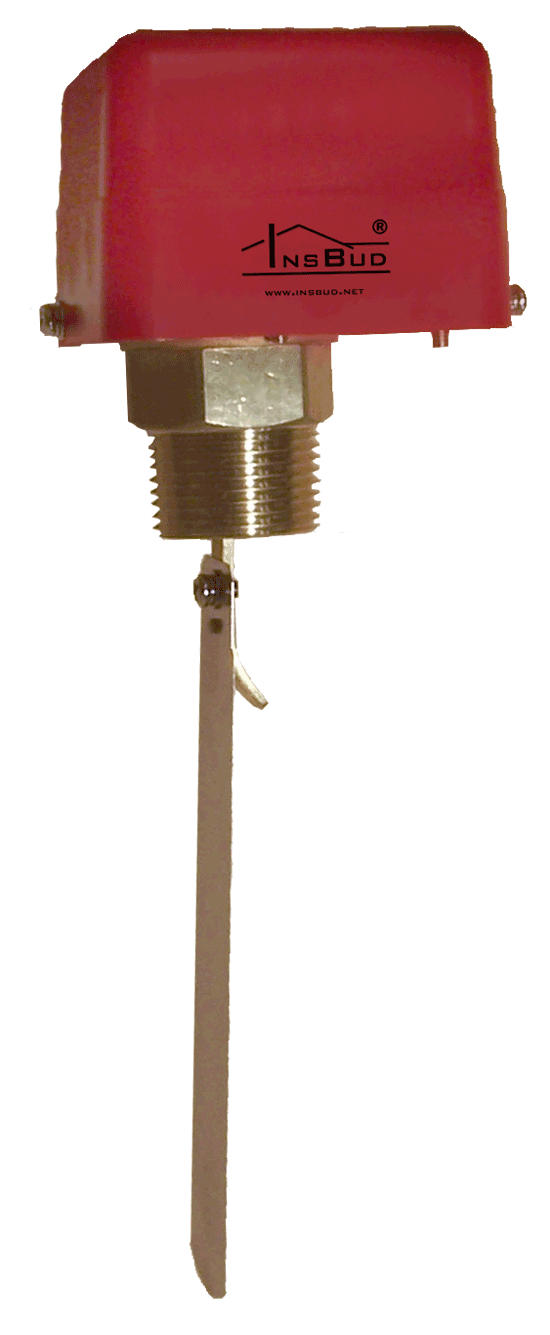

Czujnik przepływu IB-FS 01 służy do kontrolowania i monitorowania przepływu cieczy. Powoduje ono przerwanie lub zwarcie obwodu elektrycznego w przypadku, gdy przepływ ustanie lub zostanie wznowiony.

Model IB-FS 01 przeznaczony jest do stosowania na rurociągach cieczowych. Czujnik może być stosowane z mediami takimi jak: woda, glikol etylenowy i z innymi niewywołującymi korozji cieczami w zależności od kompatybilności materiału.

Czujnik przepływu jest przeznaczony do stosowania w układach chłodniczych i klimatyzacyjnych. Zastosowania: chilery, skraplacze chłodzone cieczą, układy pośrednie, instalacje ciepłej wody.

Jeden model dla rur o średnicy od 1 do 8 cali. Długość łopatki dostosowywana w zależności od średnicy rury i natężenia przepływu.

Duża przepustowość przy małym spadku ciśnienia. Duża obciążalność styków przełącznika.

Dane Techniczne:

• Maks. ciśn. cieczy: 10 bar
• Zakres temp. medium: 0 ÷ 120 ºC
• Zakres temp. otoczenia: -20 ÷ 60 ºC
• Typ przełącznika: SPDT
• Max. obciążenie: 15(8)A
• Stopień ochrony: IP43
• Sterowanie: mechaniczne
• Materiał:
  • Obudowa: poliwęglan
  • Stykające się z cieczą: mosiądz i brąz
• Połączenia z rurą: GZ 1” (DN 25)
• Regulacja: Śruby nastawcze pod osłoną
• Do rur od 1 do 8 cali

Zasada Działania i podłączenie:

Czujnik wyposażony w przełączniki dwupołożeniowe połączone z mechanizmem łopatkowym. Łopatka zanurzona w cieczy przy zbyt małym przepływie cieczy przełącza w położenie 1 i 2, natomiast po przekroczeniu pewnej wartości przepływu przełącza w położenie 1 i 3.

Zakres Dostawy:

• 1x Czujnik przepływu IB-FS 01
• 3x Łopatki pomiarowe
• 1x Instrukcja obsługi

Regulacja:

Czujnik fabrycznie jest ustawiony na przepływ minimalny. Można zmienić ustawienia za pomocą śruby do regulacji prędkości pod pokrywą. W celu podwyższenia prędkości przepływu obracać śrubę w prawo.

Budowa:

Montaż:

Podczas montażu należy zwrócić uwagę aby łopatka pomiarowa nie dotykała rury ani żadnej innej przeszkody w rurze.

Czujniki montuje się w górnej części rurociągu cieczowego. Dopuszczalny kąt odchylenia wynosi 120°C.

Należy zadbać aby łopatka pomiarowa była zanurzona w strumieniu cieczy. Zaleca się stosowanie trójnika redukcyjnego.

Strzałka na obudowie czujnika musi być zgodna z kierunkiem przepływu.

W celu uniknięcia turbulencji zaleca się montaż czujnika w odległości nie mniejszej niż 10x przekrój rury z każdej strony od kolanek, zaworów i innych przeszkód.

Czujnik może być zamontowany na rurze pionowej, jeśli przepływ jest w górę, ale w takim przypadku należy uwzględnić ciężar łopatki i odpowiednio wyregulować czujnik.

Łopatki pomiarowe mogą być przycinane.

Dla uzyskania większej sztywności zaleca się zamontowanie mniejszych łopatek za dłuższą.
